PCBA製造プロセスを探る：SMTから最終テストまで
Aug 25, 2025
PCBA製造は現代の電子製造の中核であります。携帯電話から工場機械まで、あらゆる機器には高品質なプリント基板アセンブリ（PCBA）が不可欠であります。このプロセスには表面実装技術（SMT）、はんだ付け、検査、テストなど複数の段階が含まれ、各基板が品質要件を満たすことを保証します。信頼性の高いPCBA製造プロセスは、精度・信頼性・経済性・低欠陥率の実現を目的としています。本稿では、PCBA製造プロセスの全工程、関連技術、そして各工程の精度が高品質製品生産に果たす重要性について解説します。
PCBA製造プロセスの理解
PCBA製造プロセスは、電子部品をプリント基板（PCB）に実装する工程です。このプロセスは、無地のPCBから始まり、完全にテストされ機能するアセンブリ品までをカバーします。その主な目的は、要求される電気的動作を故障なく実行できる信頼性の高い基板アセンブリを提供することです。現在、メーカーは精密な設計と性能要件を満たすカスタムPCBAソリューションを提供しています。ワンストップサプライヤーは、PCB設計、部品調達、組立、テストを含む全工程を処理できます。電子製品の組立に加え、他の製品では支持体や筐体として射出成形プラスチック部品が必要となる場合もあります。
PCBA製造プロセスにおけるSMT
表面実装技術（SMT）はPCBA製造プロセスの最初のステップです。この工程では、小型電子部品がPCB表面に直接実装されます。
- はんだペースト印刷：この工程では、まず基板のパッド上に正確な量のはんだペーストを塗布します。正確なペースト量は欠陥を減らし、強固なはんだ接合を形成します。

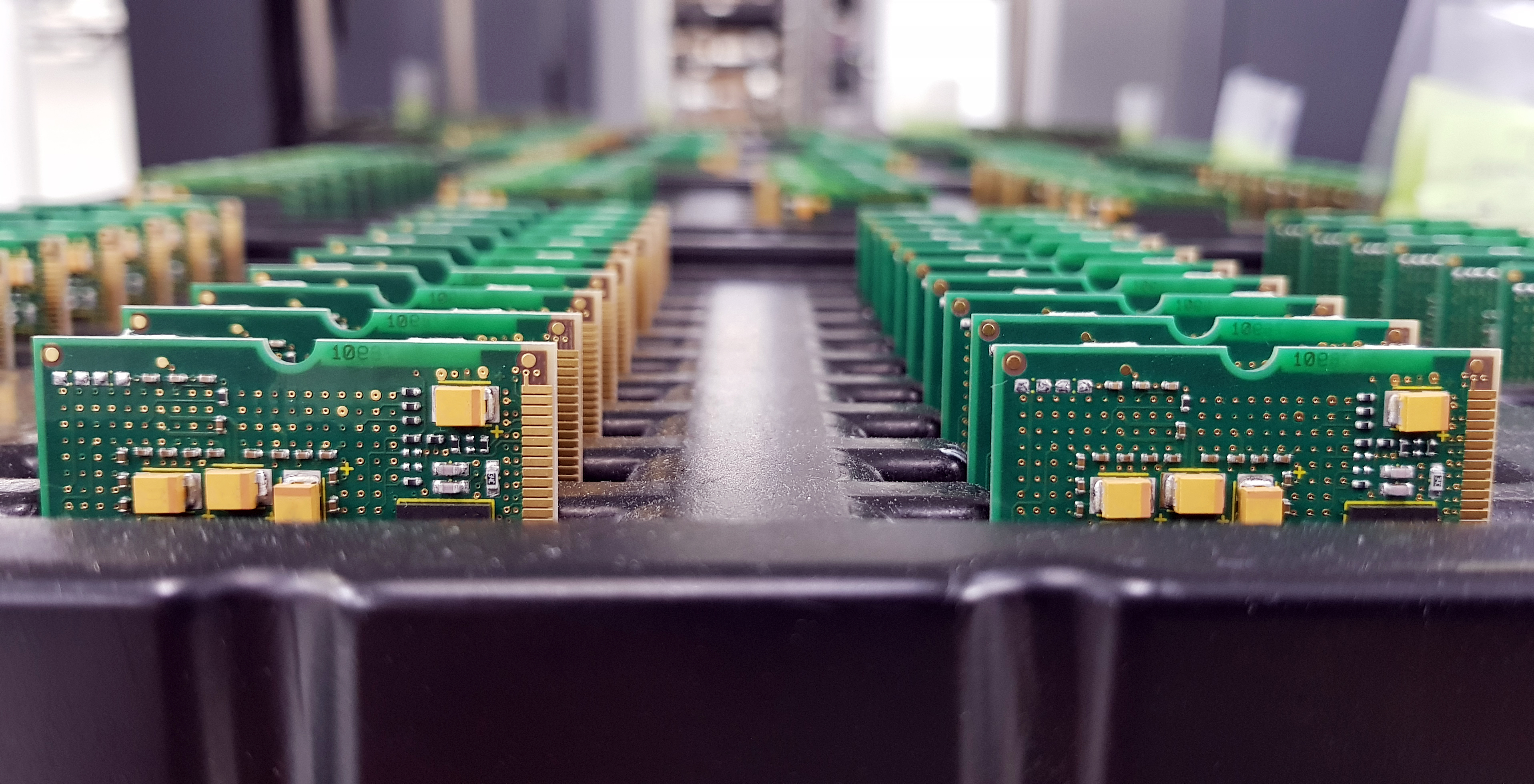

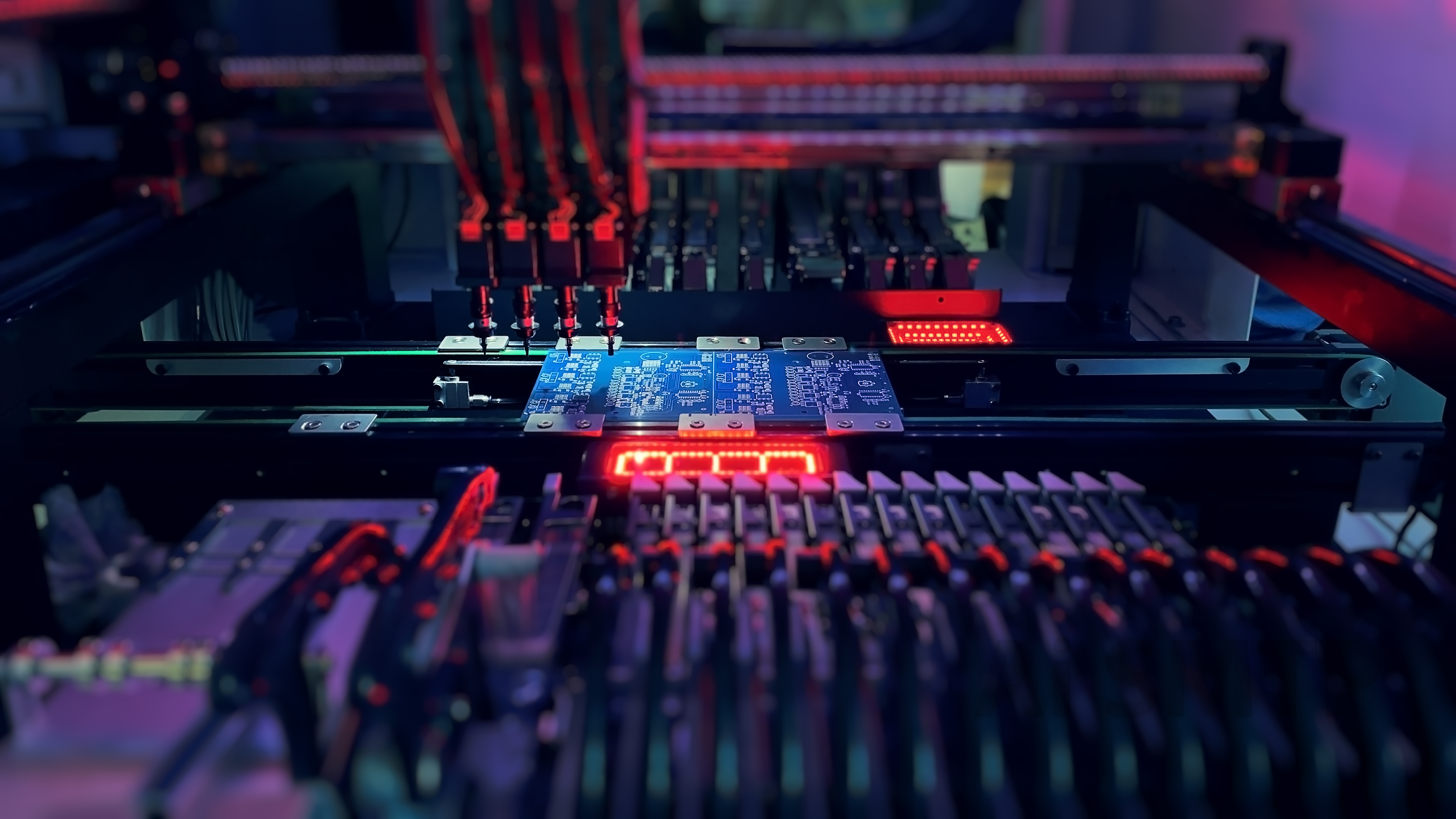

- ピックアップ＆プレイス：高速機械により部品が基板上に高精度で実装されます。リアルタイム監視により配置ミスを防止します。
- リフロー：温度制御炉で基板を加熱し、はんだペーストを溶融させて良好な電気的接触を形成します。温度管理と濡れ時間ははんだ付け品質を確保する上で同様に重要です。
SMT技術は高密度実装設計をサポートし、大量生産を実現できるため、現代の電子製品に不可欠な技術となっています。特殊なPCBA設計と組み合わせることで、SMT技術は特殊な部品要件やレイアウト要件にも対応可能です。
PCBA製造プロセスにおけるスルーホール実装
すべての部品がSMT実装で対応できるわけではありません。一部の部品はスルーホール実装が必要であり、これは部品のリードをPCB基板のドリル穴に通し、反対側ではんだ付けする手法です。
- 選択はんだ付け：選択はんだ付け装置は、特定の領域で必要なピンにはんだのみを適用します。
- ウェーブはんだ付け：量産時、基板を液状はんだの波に通し、複数の部品を同時に接続します。
- 手動はんだ付け：熟練技術者が自動化ツールが届かない箇所で補修はんだ付けや調整を行います。
スルーホール実装では、より強固な機械的接続により、コネクタ、コンデンサ、または高応力部品に最適です。バランスの取れたPCBA製造プロセスでは、設計と信頼性要件を満たすため、通常SMTとスルーホールプロセスを併用します。
PCBA製造プロセスにおける検査
検査は、各部品が品質基準を満たしていることを確認するために不可欠です。オンライン自動光学検査（AOI）装置は、はんだ付け箇所や部品位置を自動検査する現代工場の標準装備です。
AOI検査：高解像度画像を撮影し、設計図と比較することで、位置ずれ、部品欠落、はんだ付け不良を検出します。
X線検査：ボールグリッドアレイ（BGA）部品の下など、隠れたはんだ付け箇所を検出します。
AOIは即時フィードバックを提供し、メーカーが直ちに問題を修正できるようにします。PCBA製造プロセスにおけるこの段階は、エラーを最小限に抑え、量産における一貫した品質を確保します。
PCBA製造プロセスにおけるテスト
テストは、回路基板が使用に適していることを確認する最終工程です。テストは、製品が様々な条件下で期待通りに動作することを保証することを目的としています。
- ·オンラインテスト（ICT）：各コンポーネントが正しく実装され、正常に機能しているかを検査します。
- ・機能テスト：実際の動作条件をシミュレートし、全体的な機能を検証します。
- ・エージングテスト：出荷前に基板を長時間負荷状態に置き、潜在的な故障を発見します。
包括的なテストを通じて、企業はエンドユーザーに信頼性の高い製品を提供できます。ワンストップソリューションを求める企業にとって、同一施設内でのテスト実施は不良率の低減と納期最適化につながります。
PCBA製造プロセスにおけるワンストップソリューションプロバイダーを選ぶ理由
ワンストップソリューションを提供するサプライヤーを選択することで、コストと時間の両方を節約できます。彼らはPCB設計・組立から射出成形部品調達、最終テストまで全ての工程を一括して請け負います。
その利点は以下の通りです：
- ·全工程で均一な品質を確保
- ・内部調整による迅速なターンアラウンド。
- ・サービスの一括提供により生産コストを削減。
カスタムPCBA設計が必要な企業にとって、単一企業を選択することで、特定の要求による複数サプライヤー間のコミュニケーション不足を回避できます。
PCBA製造プロセスにおけるプラスチック部品の役割
各種電子機器はPCB部品だけでは不十分です。堅牢な筐体や構造的サポートが必要です。射出成形プラスチック部品は通常、PCBの封入、部品保護、機械的剛性提供に使用されます。
PCBA部品とプラスチック部品の内部生産能力を有するメーカーは、製造プロセスを統合できます。この統合により、基板が筐体に完璧にフィットし、手直しや組立時間の削減が実現します。PCBA製造工程にプラスチック部品製造を組み込むことで、総コスト削減と製品の一貫性向上も図れます。
まとめ
PCBA製造プロセスは、精度、技術、品質管理を融合した厳密な工程です。SMTやスルーホール実装から検査、最終テストに至るまで、各工程が信頼性の高い電子製品の製造に不可欠です。ワンストップサービスを提供するサプライヤーと協力することで、設計から組立、プラスチック部品の射出成形に至るまでの全工程を効率的に管理できます。特殊な要件を持つ企業には、カスタマイズされたPCBAソリューションにより、最終製品が正確な仕様を満たし長期的な性能を発揮することを保証します。精密なペースト塗布、正確なチップ実装、制御されたリフロー、自動化テスト、厳格な検査に注力することで、メーカーは市場向けに高品質な基板を生産できます。
